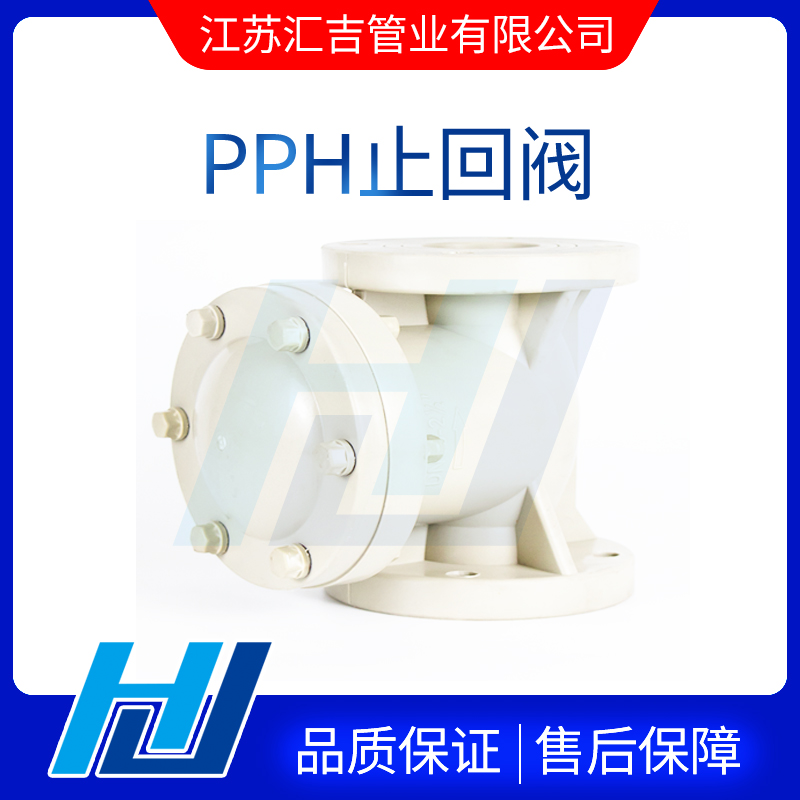

在原旋啟式止回閥閥瓣上增設緩閉副閥，副閥安裝在主閥閥瓣下側或兩側且用螺紋聯接，PPH止回閥在開啟時介質正常流動，介質壓力將副閥打開，介質通過副閥小孔流入主閥出口端，使主閥進水口端卸壓，主閥閥瓣開啟，主閥前后壓力趨于平衡；介質逆流時，主閥閥瓣在逆流介質作用下快速關閉，而副閥閥體上部為緩沖缸，副閥閥蓋旋入閥體上部其蓋上有一小孔，副閥閥瓣與其活塞桿空套有一定間隙。

活塞與緩沖缸之間采用O型橡膠圈密封，活塞下部與閥瓣之間為平面密封，主閥的關閉相當于快關階段，副閥的緩慢關閉相當于慢關階段，依據泵站機組水力和機械過渡機理說明該結構設計，能有效地防止水錘升壓。PPH止回閥的閥體與底網間增設一墊環，以增補閥瓣上升的高度；緩沖活塞與緩沖缸采用橡膠密封，閥瓣軸與活塞剛性聯接，緩沖缸與閥瓣軸之間間隙較小。

當介質順流時，壓力介質推開閥瓣進入主閥體腔，同時推動緩沖活塞上移；當介質倒流時，由于緩沖缸內部開啟時已充滿介質，而緩沖缸與閥瓣軸之間間隙較小，因此隨緩沖缸內介質通過間隙逐漸排出，主閥閥瓣關閉起到緩沖作用，使管網內水錘升壓得以控制。PPH止回閥主閥閥瓣啟閉平穩，緩閉副閥結構緊湊，性能可靠。主閥閥瓣先速關后緩閉，可有效防止破壞性水錘，擴大止回閥的使用范圍。

止回閥改進結構簡單，便于生產和互換。緩閉副閥可檢修或更換，無礙止回閥使用。止回閥作為管道系統順流時開啟，逆流時關閉的閥門，主要用于防止介質倒流，防止泵及驅動電機反轉以及容器內介質泄放。在關閉時介質倒流速度從大迅速降為零，致使管道進水管一側內壓迅速升高，從而產生對管路系統有破壞作用的水錘現象。為減小止回閥的水錘效應，擴大止回閥的使用范圍。
