風速風向傳感器作為氣象監測、工業安全、農業環境調控等領域的核心設備，其技術演進始終圍繞精度提升、環境適應性?xún)?yōu)化及可靠性增強展開。根據工作原理與結構特征，風速風向傳感器可劃分為機械式、熱式、壓力式、超聲波式及電子式五大類，每類傳感器在原理設計、性能特點及應用場景上均存在顯著差異。

一、機械式傳感器：傳統技術的經典延續

機械式傳感器通過機械結構直接響應氣流運動，將物理量轉換為可測量的電信號，其核心組件包括風杯、螺旋槳及風向標等。

1. 風杯式風速傳感器

風杯式傳感器由三個互成120°的圓錐形或半球形空杯組成，固定于可旋轉的十字星形支架上。當氣流推動風杯旋轉時，其轉速與風速成正比。通過同軸多齒截光盤或磁棒的轉動，電路將機械旋轉轉換為脈沖信號，經計數器處理后輸出風速值。此類傳感器結構簡單、成本低廉，但存在啟動風速閾值(通常為0.5-1m/s)，且在陣性風中易因慣性產生過高效應，導致測量誤差。

2. 螺旋槳式風速傳感器

螺旋槳式傳感器采用三葉或四葉螺旋槳繞水平軸旋轉的設計，螺旋槳通常安裝于風向標前部，確保旋轉平面始終正對氣流方向。氣流壓力驅動螺旋槳旋轉，其轉速與風速呈線性關系。此類傳感器動態響應較快，但同樣存在啟動風速限制，且長期使用后軸承磨損可能影響精度。

3. 單翼式風向傳感器

風向測量依賴風向標結構，當氣流推動風向標尾部尾翼時，箭頭指向氣流來源方向。單翼式傳感器通過風向標轉動帶動同軸碼盤旋轉，碼盤縫隙中的光電組件將機械角度轉換為格雷碼數字信號，實現風向的精確輸出。部分電阻式風向傳感器采用滑動變阻器結構，將風向標轉動轉化為電壓變化，進而計算角度值。

二、熱式傳感器：微小氣流的高靈敏度捕捉

熱式傳感器基于熱傳遞原理，通過檢測氣流對加熱元件的冷卻效應測量風速，分為熱線式與熱膜式兩種。

1. 熱線式風速傳感器

熱線式傳感器以鎢絲或鉑絲為探頭，接入惠斯頓電橋電路。當氣流流經熱線時，散熱效應導致電阻變化，電橋平衡被打破，輸出電流或電壓信號與風速成函數關系。恒溫式設計通過保持熱線溫度恒定，使電阻值僅與氣流速度相關，從而提升測量穩定性;恒流式設計則固定電流值，通過電阻變化推算風速。此類傳感器可測量脈動風速，但熱慣性較大，且需溫度補償以消除環境干擾。

2. 熱膜式風速傳感器

熱膜式傳感器采用鉑或鉻薄膜作為探頭，外覆石英絕緣層以防止污染。其工作原理與熱線式類似，但熱膜結構強度更高，適用于含顆粒氣流環境。熱膜式傳感器在汽車空氣動力學測試、礦井通風監測等領域應用廣泛，其測量范圍通常為0-30m/s，精度可達±0.1m/s。

三、壓力式傳感器：流體力學的直接應用

壓力式傳感器利用伯努利定理，通過測量氣流總壓與靜壓差計算風速，典型代表為皮托管。

皮托管風速傳感器

皮托管由雙層套管構成，前端總壓孔測量氣流滯止壓力，側壁靜壓孔測量氣流靜壓。根據伯努利方程，動壓(總壓與靜壓之差)與風速平方成正比。通過壓力傳感器獲取壓差值，結合流體密度參數即可計算風速。此類傳感器適用于高速氣流測量(>3m/s)，但在低速或湍流環境中精度下降，且需定期清潔以避免雜質堵塞。

四、超聲波式傳感器：無機械磨損的革新方案

超聲波式傳感器利用聲波在氣流中的傳播時差實現風速風向測量，徹底摒棄傳統機械結構。

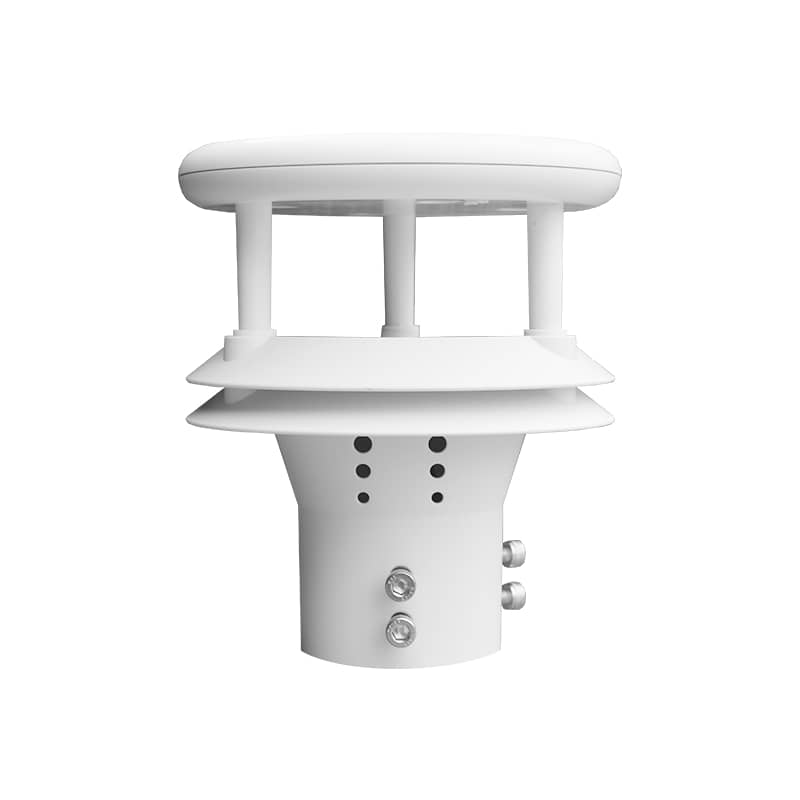

超聲波風速風向傳感器

傳感器內置兩組超聲波探頭，通常呈“十”字交叉排列。當超聲波傳播方向與氣流方向一致時，其速度加快;反之則減慢。通過計算超聲波在兩點間的傳輸時間差，可同時獲取風速與風向數據。此類傳感器無啟動風速限制，可在零風速條件下工作，且測量精度不受溫度、濕度影響。高端產品采用聲波相位補償技術，進一步降低大風環境下的離散誤差，輸出穩定性顯著優于機械式傳感器。此外，超聲波傳感器采用IP67防護等級設計，可抵御風沙雨雪侵蝕，適用于海洋、沙漠等極端環境。

五、電子式傳感器：集成化技術的智能升級

電子式傳感器結合微機電系統(MEMS)與電子羅盤技術，實現風速風向的一體化測量。

MEMS風速風向傳感器

MEMS傳感器基于熱對流或壓阻效應，通過微加工工藝將加熱元件與溫度傳感器集成于硅基芯片上。氣流流動導致芯片表面溫度分布變化，溫度傳感器陣列捕捉該變化并轉換為電信號，經算法處理后輸出風速與風向數據。此類傳感器體積小巧、功耗低，且支持?jǐn)?shù)字接口輸出，便于與物聯網設備集成。電子羅盤式風向傳感器則直接利用磁阻效應或磁通門技術，通過檢測地球磁場方向確定風向，其測量精度可達±1°，但需定期校準以消除磁干擾。

技術演進趨勢與選擇建議

從機械式到超聲波式，風速風向傳感器的技術演進始終圍繞“無磨損、高精度、強環境適應性”展開。機械式傳感器因成本低廉仍占據中低端市場，但需定期維護;熱式與壓力式傳感器適用于特定工業場景;超聲波式與電子式傳感器則憑借高精度與智能化優勢，成為氣象監測、新能源發電等領域的優選。在實際選型中，需綜合考慮測量范圍、精度要求、環境條件及預算等因素，以實現性能與成本的平衡。
